ELR-3C مرحل حماية التسرب الأرضي (الكشف عن التيار الصفري التسلسل)

إمداد الجهد الإضافي: 24 ~ 48 Vacldc 110 Vac / dc ؛ 230 ~ 415 Vac ± 20٪
التردد: 50 ~ 60 هرتز
الحد الأقصى للاستهلاك: 3 VA
نطاق تعديل التعثر الحالي I △ N: 0.025 ~ 0،25A K = 0،1 - 0.25 ~ 2.5A K = 1 - 2.5 ~ 25A K = 10 (25 ~ 250A للتخصيص) *
نطاق ضبط وقت الإطلاق t: 0.02 ~ 0.5 ثانية. K = 1 - 0.2 ~ 5 ثانية. ك = 10
الإخراج: 1 جهة اتصال التحويل: 5A 250V
درجة حرارة العمل: -10 + 60 درجة مئوية
درجة حرارة التخزين: -20 + 80 درجة مئوية
الرطوبة النسبية: <90٪
المعايير: CEI41-1 / IEC 255 / VDE 0664 / IEC755 / CEI 64.8 / EN 61008-1 (1999-11) / EN 62020 (1999-09) / EN61543 (1996-09) / EN61326-1 (1998-04) / EN61326 / A1 (1999-05) -IEC 60947-2ANNEX M
التركيب: 35mm نوع السكك الحديدية
درجة الحماية: IP20

دور

1.تصميم خارجي معياري (عرض مظهر 3 * 17.5 مم)

2.تصميم الدوائر الإلكترونية المكثف ، أداء قوي لمكافحة التشويش تصميم الدوائر الإلكترونية المكثف ، أداء قوي لمكافحة التشويش

3-دقة وظيفة حماية خطأ تسرب التأريض ، مناسبة لنظام الطاقة وحماية خطأ تأريض المحرك ، حماية دقيقة لخطأ تسرب الأرض ، مناسبة لنظام الطاقة وحماية خطأ تأريض المحرك

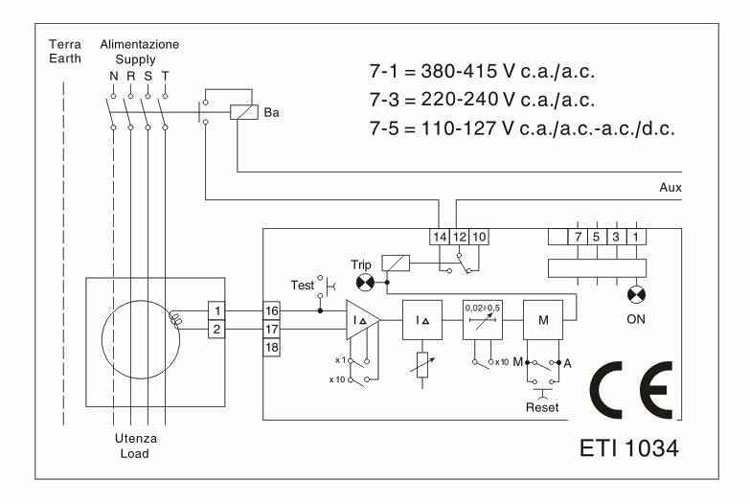

4. صفر محول تيار تسلسل يكتشف خطأ الأرض

5 يمكن ضبط تيار التسرب في نطاق واسع ، الحد الأدنى هو 25MA والحد الأقصى هو 25A.

6. تعيين وقت تأخير العمل مجموعة واسعة ، يمكن تعيين الحد الأدنى 0.02 ثانية ، الحد الأقصى يمكن تعيين 5 ثوان

7. يمكن تعديل تيار العمل وتأخير العمل بشكل منفصل

8. يمكن تحديد إعادة الضبط اليدوي والتلقائي عن طريق مفتاح رمز الاتصال لتحديد

9. مصباح LED يشير إلى مدخلات الطاقة وحالة الخطأ

10.TEST مفتاح الاختبار وزر إعادة الضبط

11.مجموعة منتجات من مدخلات جهد إمداد متعددة: 380-415VAC ؛ 220-240 فولت تيار متردد ؛ 110-127VAC / DC

12.35mm تركيب دليل السكك الحديدية

طلب

1.حماية خطأ تأريض خط التوزيع

2-تحميل حماية خطأ التأريض العام

3. حماية التأريض المباشر

4. عالية المقاومة التأريض حماية التأريض خطأ

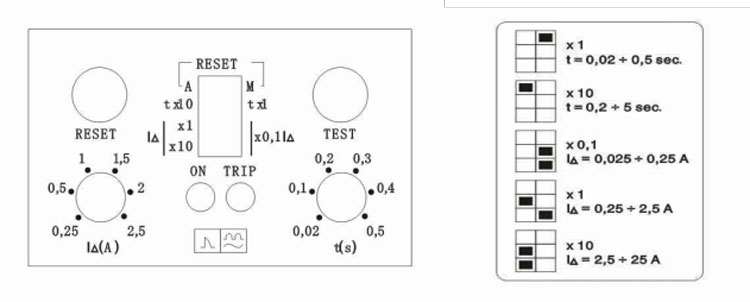

1.	الإصدار الحالي ضبط الجهد
2.	ضبط وقت الرحلة مقياس الجهد
3.	Microswitch للبرمجة في الموضع 1 إعادة الضبط التلقائي ، 0 إعادة الضرب يدويًا التحديد المستمر للضرب وقت تأخير تعثر الحركة ، الموضع 1 K = 10 مرات ؛ المركز 0 K = 1 مرة ؛ يحدد C.D ثابت أوقات التعثر الحالية: الموضع هو 0 K = 0.1 مرة C في الموضع 1D في الموضع 0 K = 1 مرة ؛ C ، D في الموضع 1 K = 10 مرات
4.	زر الاختبار
5.	زر إعادة الضبط اليدوي
6.	ضوء المؤشر العادي لإمداد الطاقة باللون الأخضر
7.	مؤشر خطأ TRP الأحمر لانطلاق التتابع
